バックカメラの付いていない日産ラティオにバックカメラを取り付けました。
配線の取り回しから、バックカメラの取り付けまでのポイントをご紹介いたします。
取り付ける車種・ナビ・カメラ
バックカメラを取り付ける車とカーナビ、購入したバックカメラをご紹介します。
日産ラティオ( N17)です。

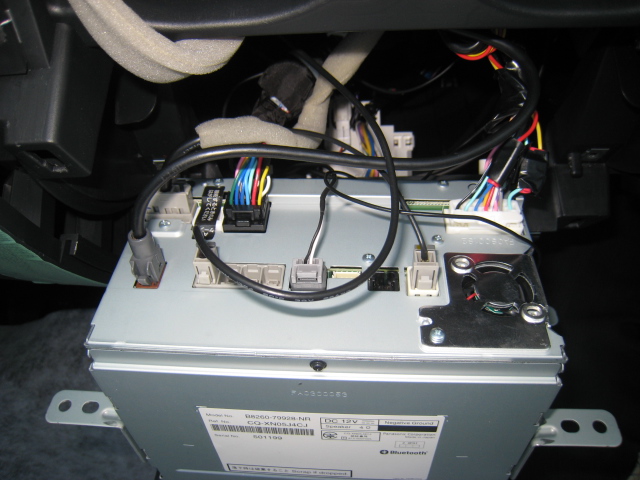

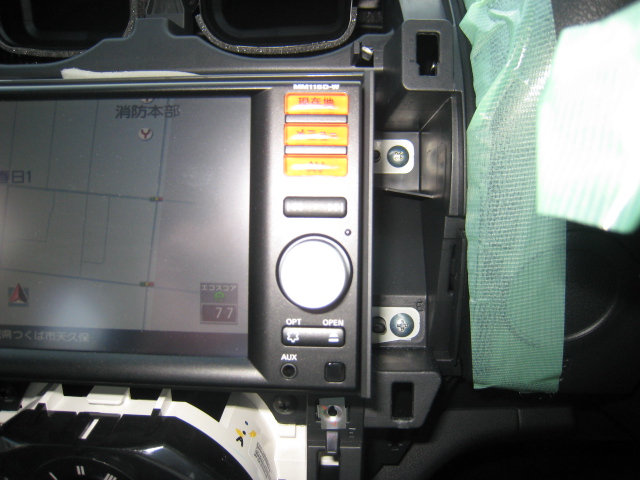

カーナビ:MM155D-W

購入したバックカメラ

back-804REIZ
49万画素CCD 0.1lux ガイド表示なし
価格3,880円(送料無料)

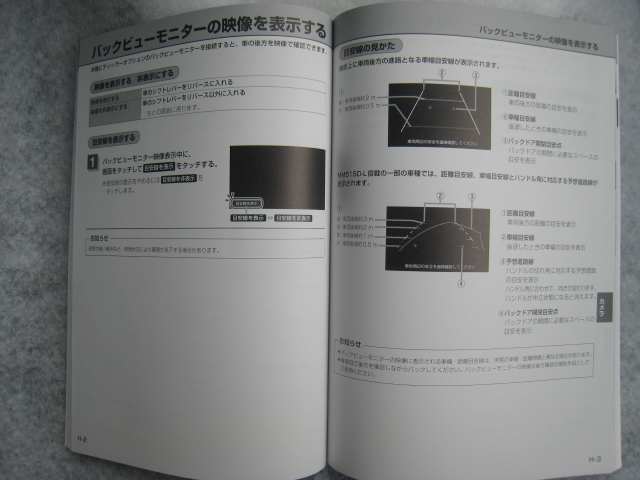

ナビ本体にガイドラインを表示する機能が付いているので、ガイドライン表示機能の付いていないカメラを購入しました。
カメラの取り付け
カメラの取り付けと配線を隠すためにトランクの内張を外します。

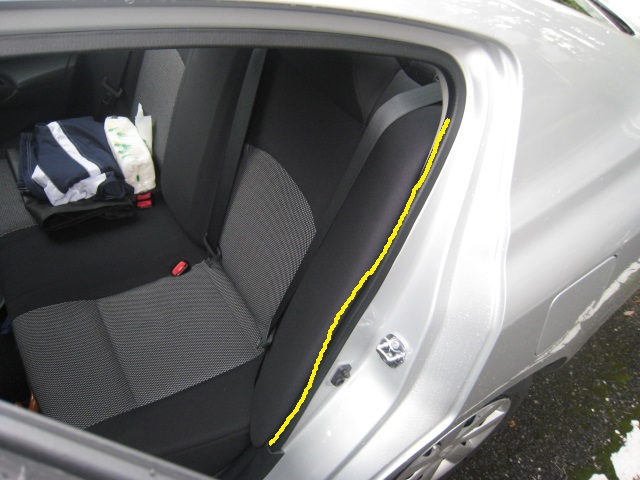

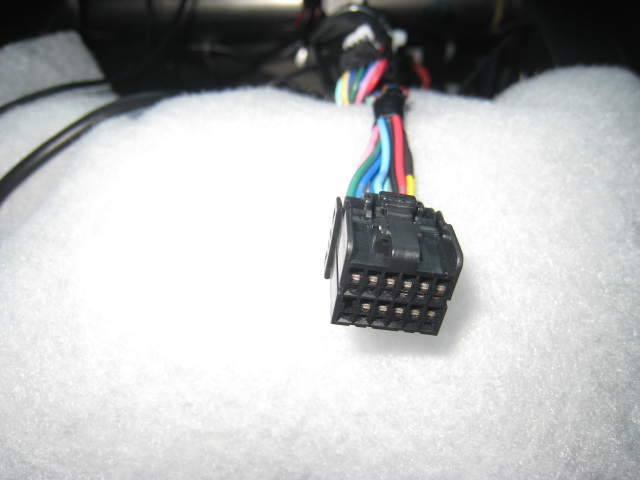

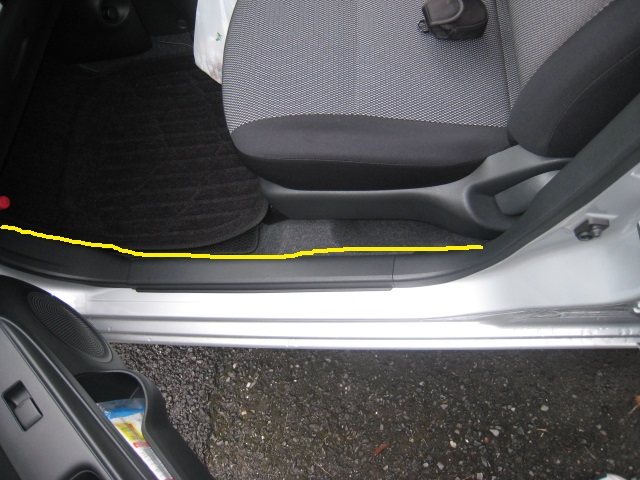

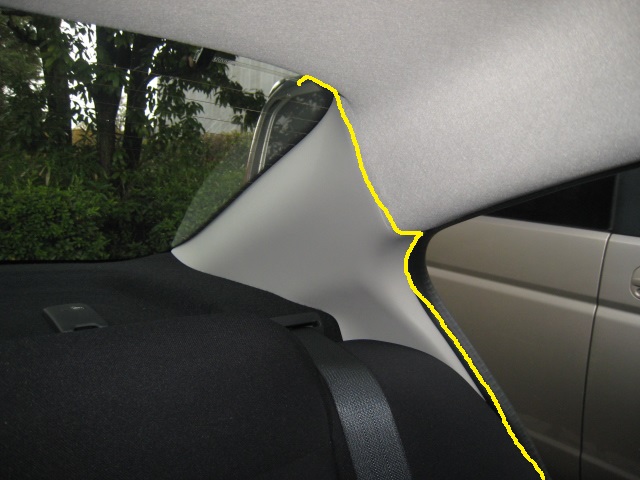

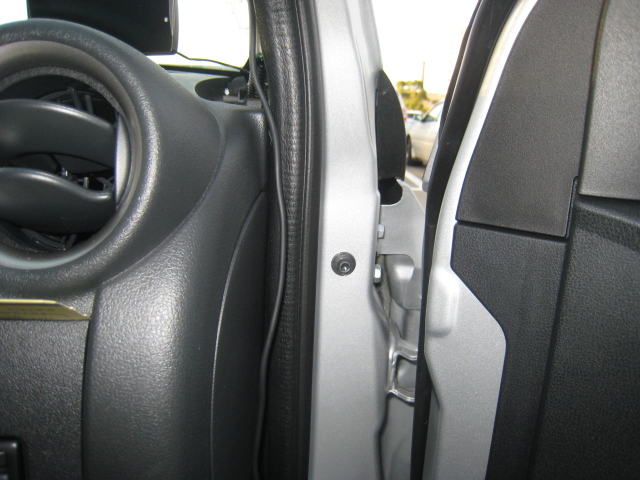

*ナビからトランクまでバックカメラの配線が既に敷設されている前提でご紹介いたします。
1) ナンバー灯のカバーを外します。

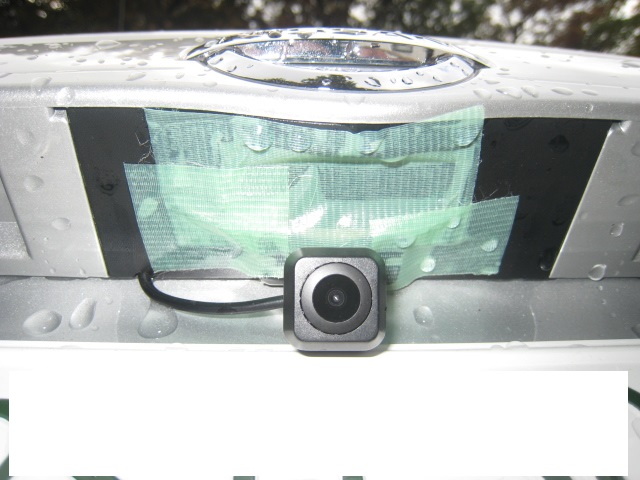

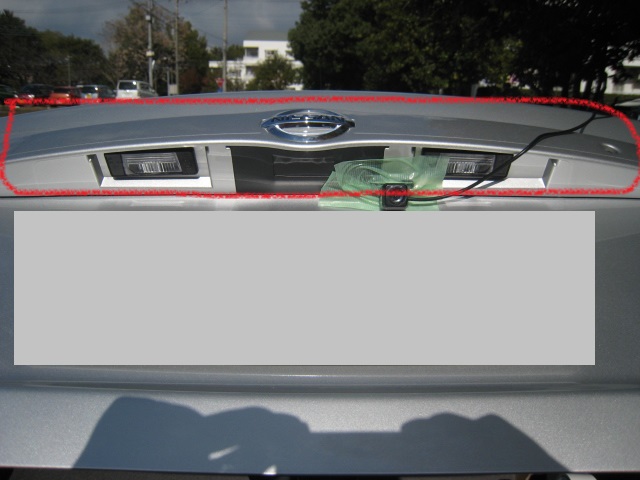

外す前の写真を撮り忘れましたので、カメラを仮止めした時の写真を代用しています。この段階ではカメラは取り付けません。

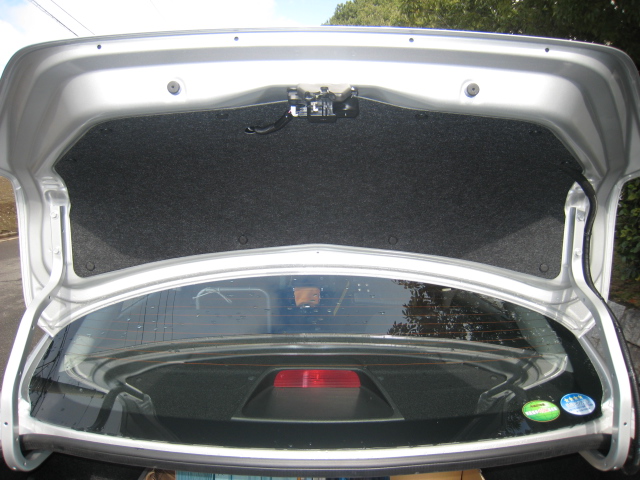

2) トランクを開けます

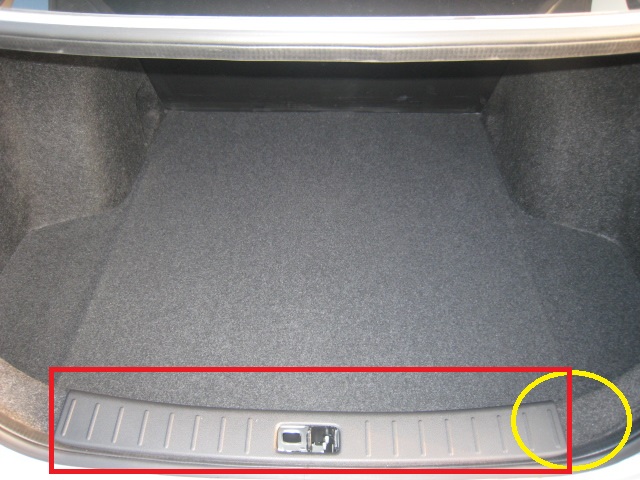

黒い内張を外して作します。内張がない場合にはそのまま作業に移ります。

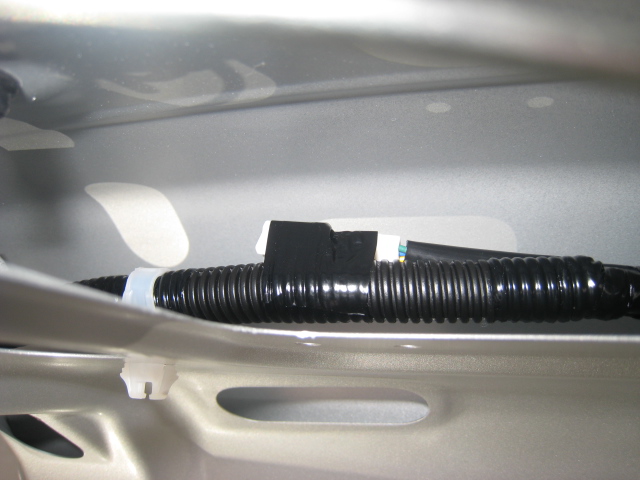

3) 電動オープナーの配線を外します

電動オープナーの配線を外します
4) トランクの内張りを剥がします

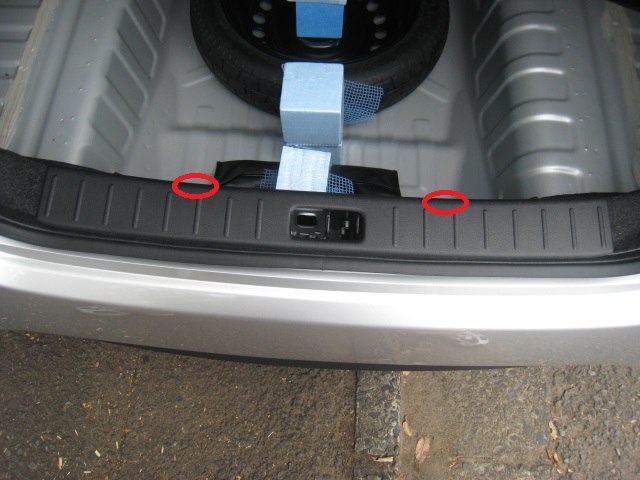

内張を止めているピンを外します。写真は内張剥しですが、-ドライバーでもOKです。溝に差し込んで引っ張ると外れます。
5) 内張りを剥がした状態

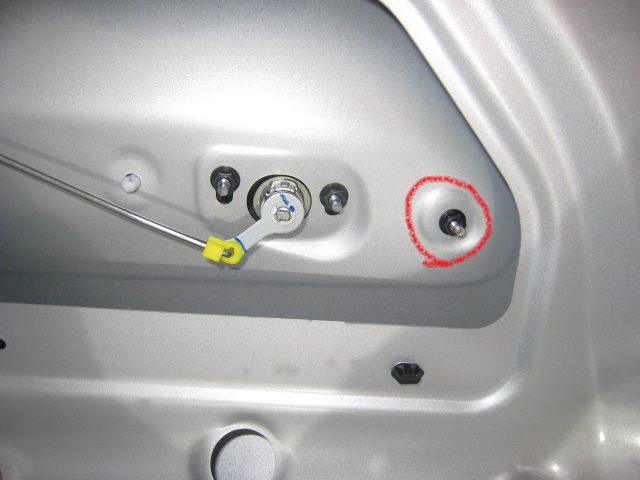

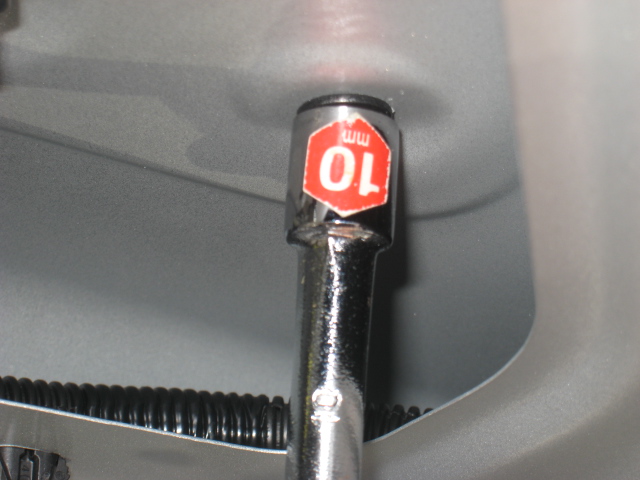

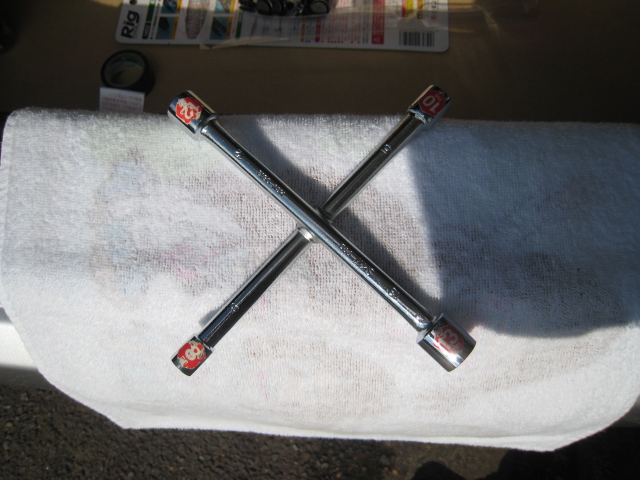

工具は10mmの六角レンチです。


6) カメラを仮固定します

ナンバー灯部分を外す前にカメラを仮止めテープなどで固定します。
必要な配線の長さを決めるためです。

カバーそのままの状態でカメラ線を通すと断線の恐れがありますので丸ヤスリで切れ込みを作ります。

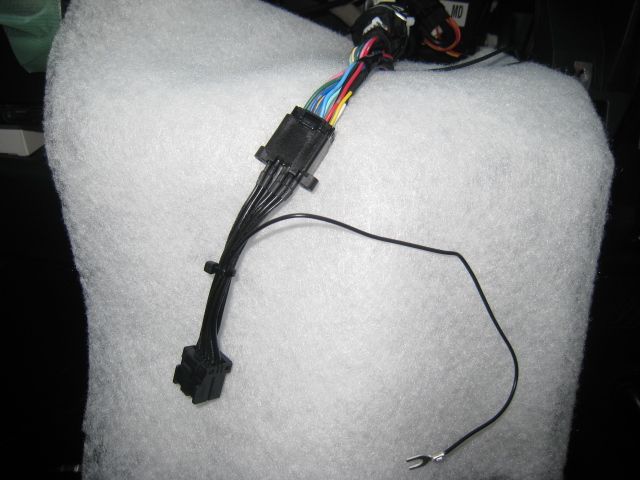

6) 配線を接続します

黒色と黄色の配線がカメラの配線です。
黒色の配線はカメラの映像配線のピン端子の内側に繋ぎます。黄色の配線をピン端子の外側の配線に繋ぎます。

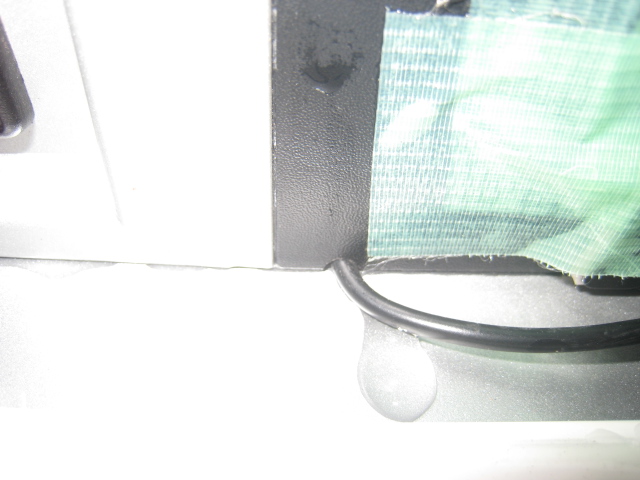

余った配線はトランクの内側に結束バンドなどで固定します。

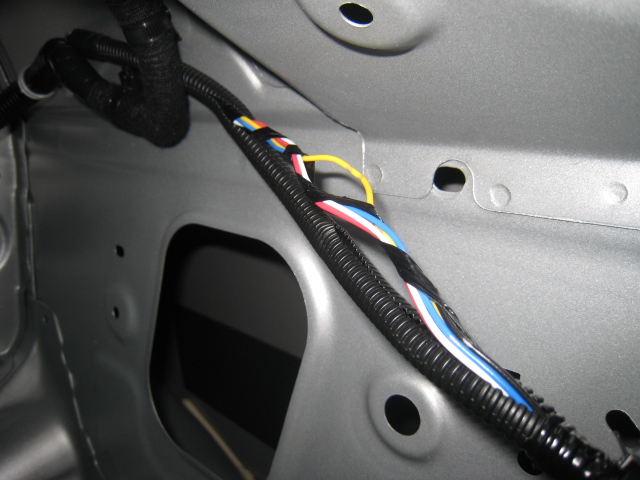

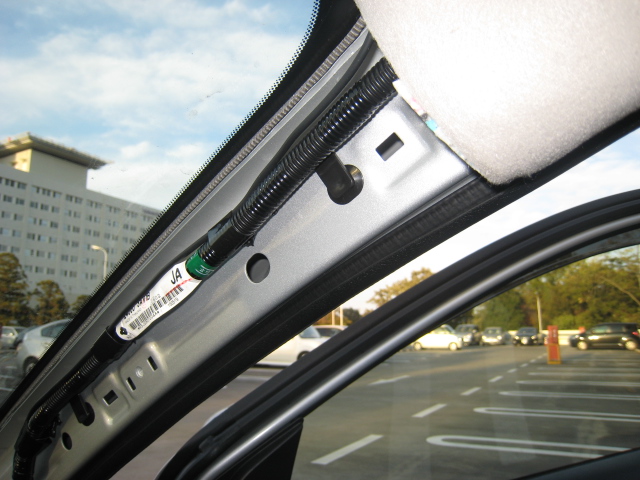

7) カメラの電源線をトランク内に下ろします

8)内張りを戻して終了です

次は、電源確保です。
カメラの電源確保
ギアをバックに入れた時にだけ電源を供給したいのでバック灯から電源を確保します。

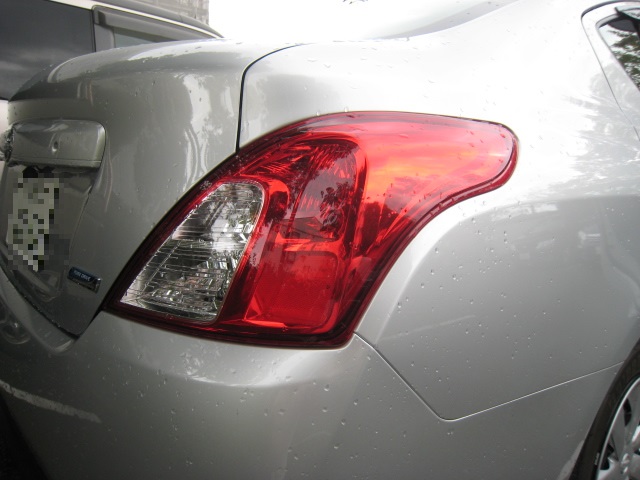

コンビネーションランプ

コンビネーションランプのバック灯から+の配線を探します。
1) コンビネーションランプを外します

黄色〇から始まるトランク内の横カバーを外すために中央の赤枠部品を外します。

トランクボードを車外に外し、赤〇の部分の下を両手で持ちあえると外れます。
2) サイドカバーを剥がします

サイドカバーを止めているプラスチックネジを外して写真のようにずらします。

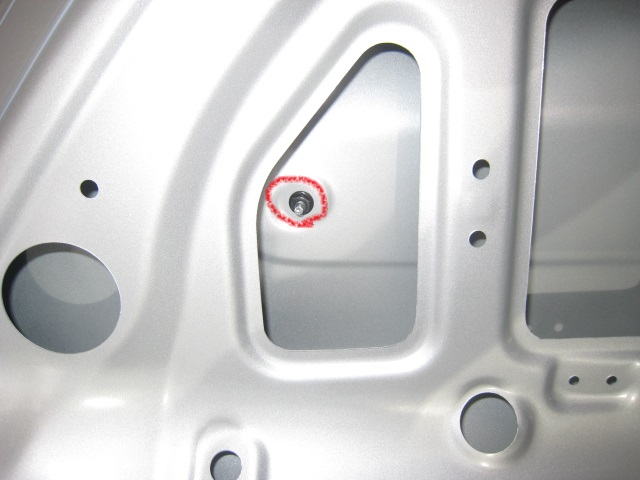

3) コンビランプを固定するネジを外します

赤〇の六角ネジ2本を外します。

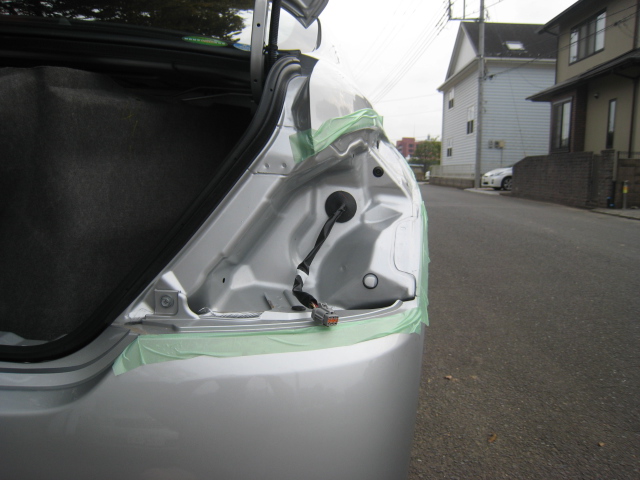

コンビランプを外した状態

ランプは外側から引っ張ると外れます。
4) バック灯の+電源を探します

鍵をONまで回した状態でギアをバックに入れます。

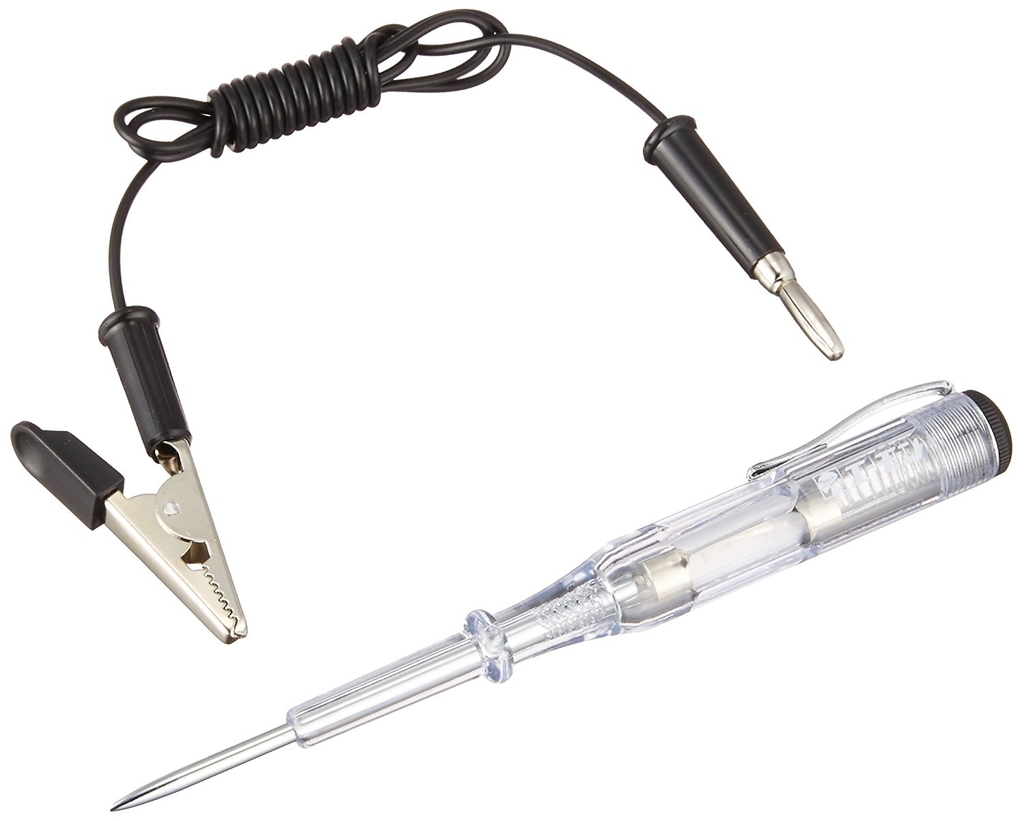

コンビネーションランプを取り外した端子に電検ペンを差し込んで、バックの+電源を探します。
バック灯+配線

この車種の場合、黄色の配線でした。

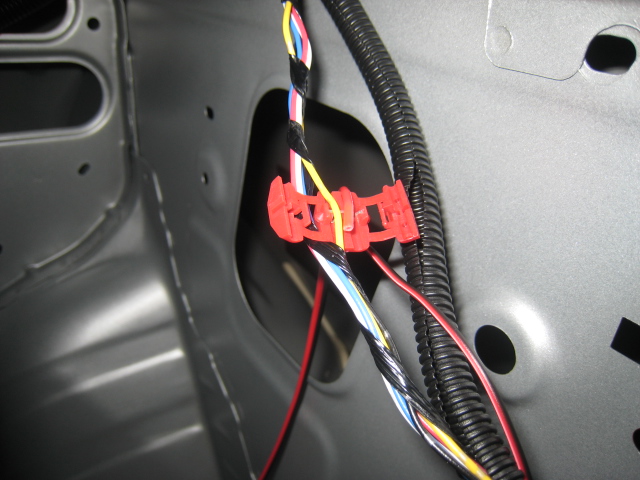

5) 配線を分岐させます

黄色の配線に分岐配線用の端子を挟み空いた部分にカメラから伸びた赤い配線を挟み端子中央部をペンチで締めます。
トランクから伸びた黒い配線(-線)は、トランク内の適当なネジに固定します。配線をきれいに束ね、コンビネーションランプとカバーを戻せば完了です。

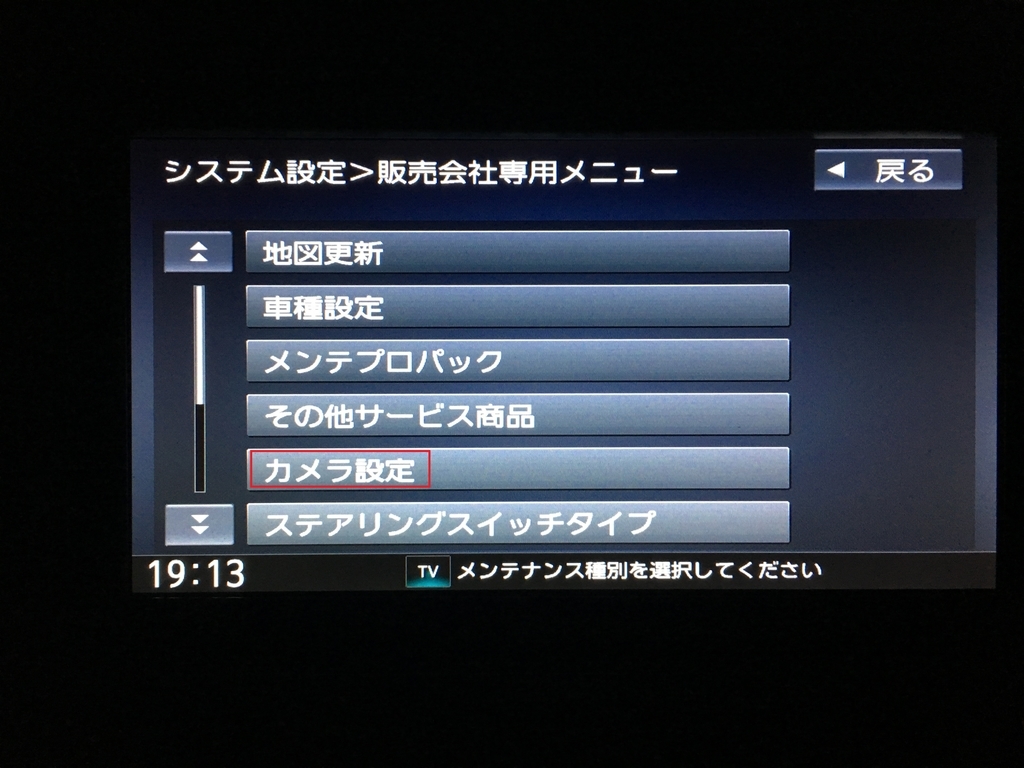

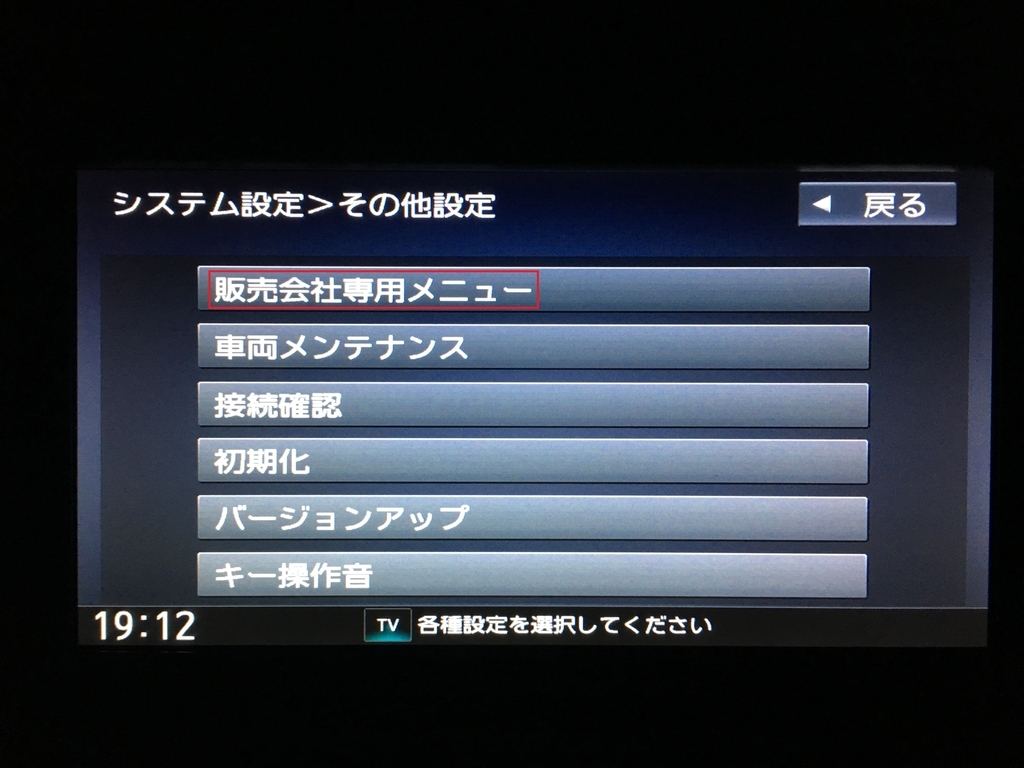

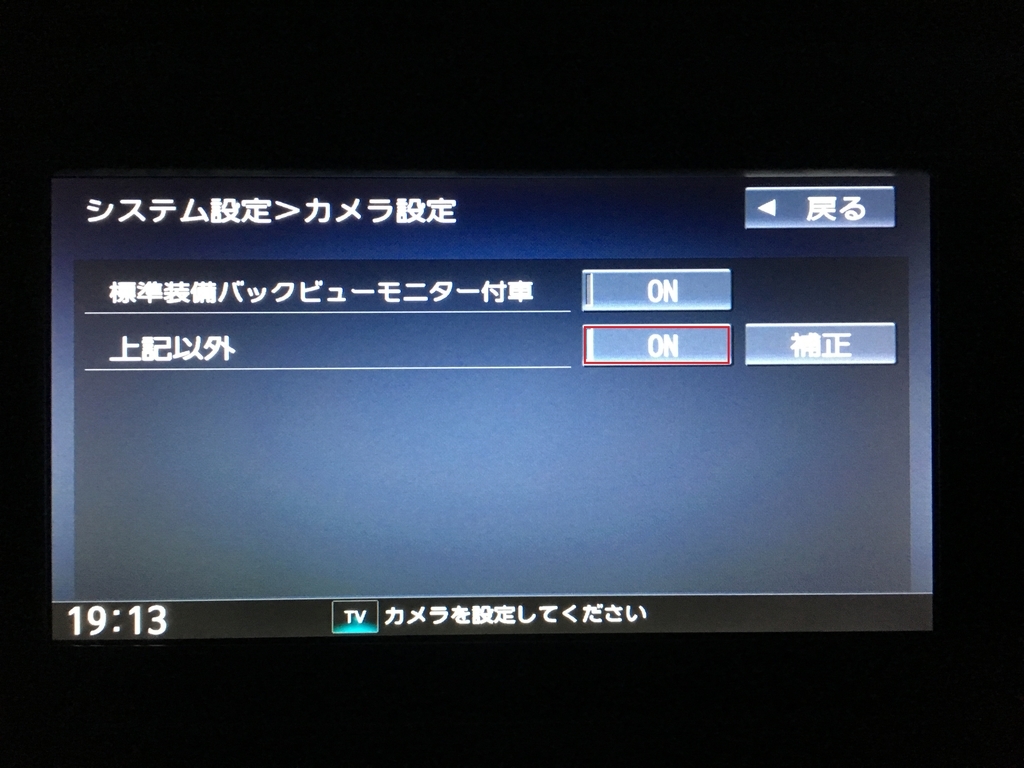

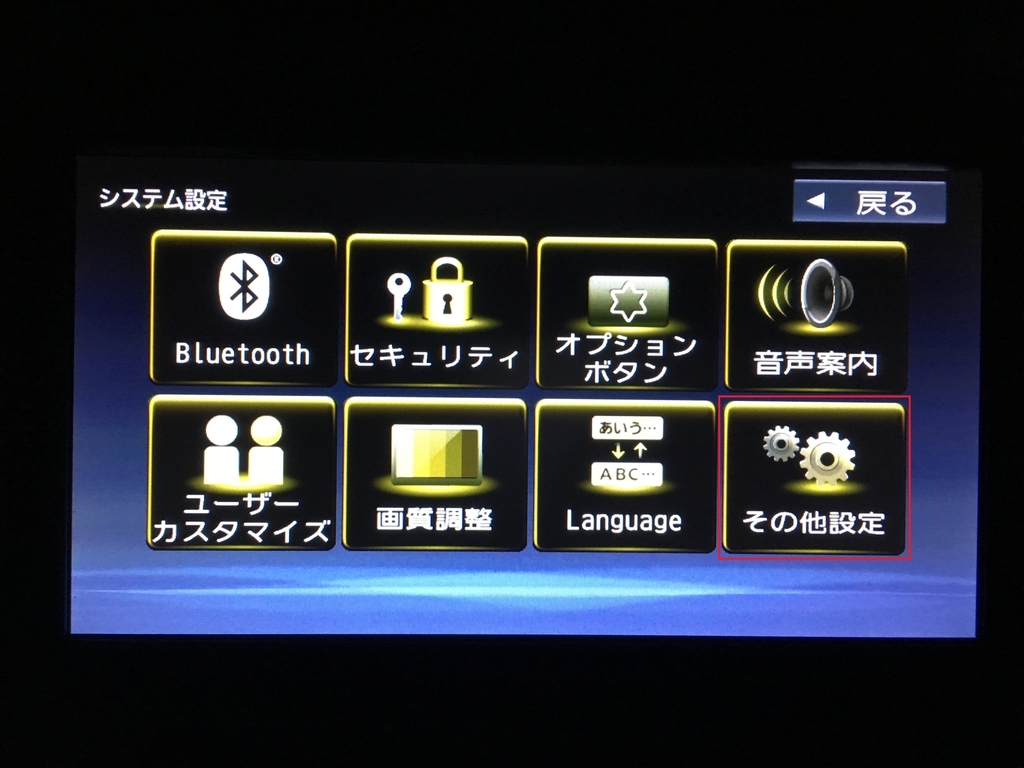

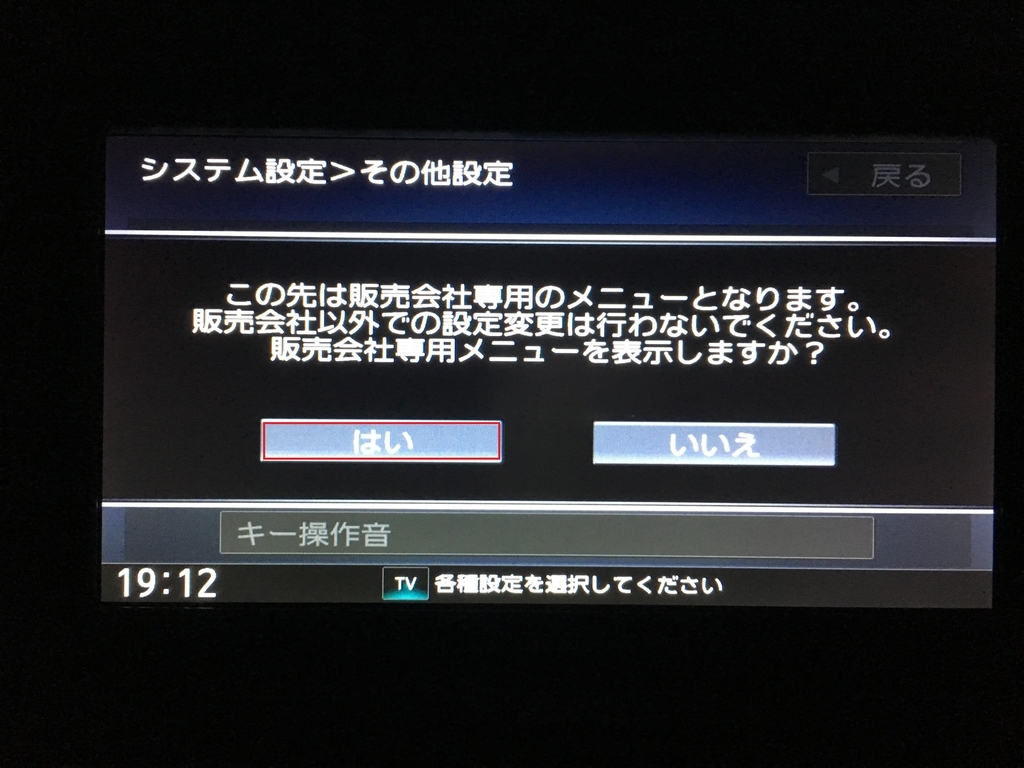

* カメラの映像を映すためにはナビの設定が必要となります。
まとめ
●全体で3時間程の工程です。
●工具と簡単な配線の知識があれば簡単です。
純正のカメラを購入して取り付けも依頼した場合には30,000円以上になります。自分で作業をおこなえば4,000円程度で済み経済的です。
